- Stock: 1-3 ημέρες
- Model: 371-113
Περιγραφή

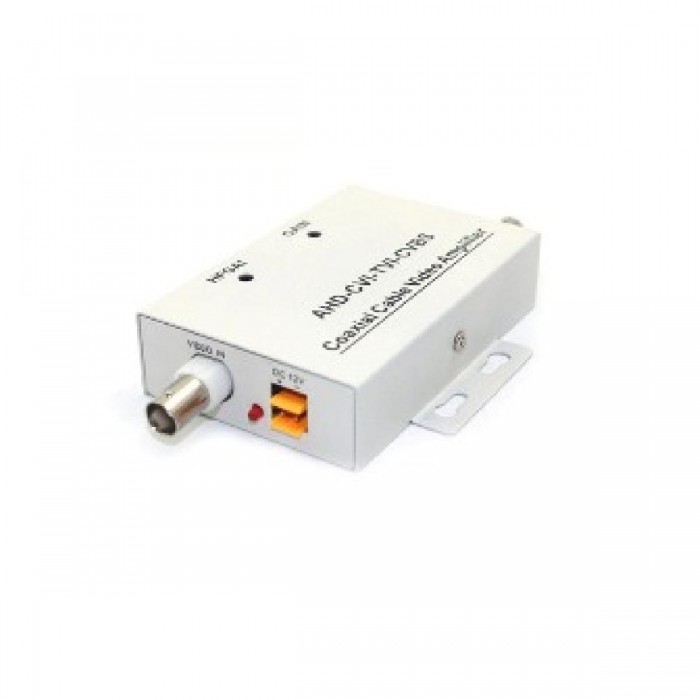

Είσοδος / έξοδος ενισχυτή βίντεο ομοαξονικού καλωδίου εισόδου / εξόδου BNC 1-καναλιών, Υποστήριξη HD-TVI / CVI / AHD / CVBS
Ενσωματωμένη είσοδος βιντεοκάμερας BNC 1 καναλιών και έξοδο βίντεο BNC 1 καναλιών
Ανάλυση (HFGAI) και (GAIN) ρυθμιζόμενη
Ισχύει για την ενίσχυση και εξισορρόπηση ομοαξονικού σήματος βίντεο από κάμερα CCTV ή από άλλες πηγές σε μετάδοση μεγαλύτερης απόστασης
Υψηλή απόδοση των παρεμβολών, υιοθετώντας συνδετήρα χαλκού για τη μείωση της παρεμβολής σήματος που προκαλείται από κακή επαφή
Ρυθμιζόμενη για αντιστάθμιση και ενίσχυση της παραμόρφωσης του ομοαξονικού καλωδίου
Μεγάλη απόσταση μετάδοσης και υψηλή ποιότητα εικόνας
Το κύκλωμα αποτελείται από ανεξάρτητα απομονωμένα και αντισταθμισμένα σήματα εξόδου φορτίου τρανζίστορ στα 75Ohm
ΠΡΟΔΙΑΓΡΑΦΕΣ:
Τάση εισόδου: DC 12V +/-
Αντίσταση εισόδου / εξόδου: 75Ohm
Συνδετήρας εισόδου: 1x θηλυκό BNC
Υποδοχή εξόδου: 1x θηλυκό BNC
Απόκριση συχνότητας: ρυθμιζόμενη, αντισταθμιστική και ενισχυτική ομοαξονική καλωδίωση
Εύρος ζώνης (-3db): 10Hz ~ 7.5MHz
Κέρδος: ρυθμιζόμενο, μέχρι 6dB
Μέγιστη. τάση εξόδου: 2.5Vp-p
Απόσταση επέκτασης: 1200 ~ 1500 μέτρα
Περίπτωση: Μέταλλο
Διαστάσεις: 95 (L) x85 (W) x25 (H) mm
Οδηγίες:
1. Συνδέστε την παροχή ρεύματος DC 12V. Η ένδειξη LED είναι αναμμένη.
2. Συνδέστε την έξοδο βίντεο πηγής (κάμερα CCTV) στην υποδοχή BNC "Video In".
3. Συνδέστε το καλώδιο εξόδου βίντεο στο βύσμα BNC "Video Out".
4. Μετά από τις παραπάνω συνδέσεις, πρώτα, ρυθμίστε το GAIN στην τάση εξόδου βίντεο περίπου 1Vp-p, δεύτερον, ρυθμίστε το HFGAI (ανάλυση).
5. Επαναλάβετε τις παραπάνω λειτουργίες για να έχετε την καλύτερη ποιότητα εικόνας.
